一、沖切純鋁箔天線RFID标簽的結構

1.由射頻諧振腔總成RCA與沖切純鋁箔天線組成，見圖1，射頻工作原理(∏lǐ)參閱甘泉新著“物聯網UHF RFID技術、産品及應用”P31-P65

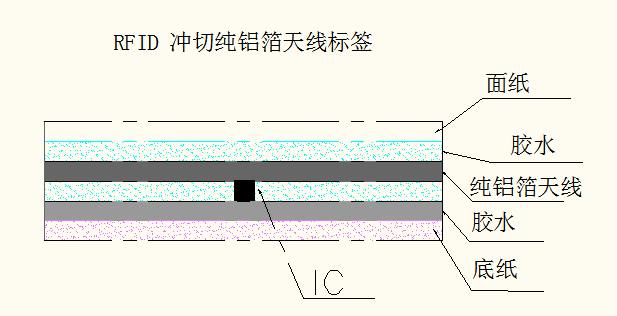

圖1：沖切天線結構

參見圖2.沖切天線RFID标簽與化學刻蝕天線的RFID标簽頻譜特性對→比圖，說明沖切天線RFID标簽工藝可靠性。

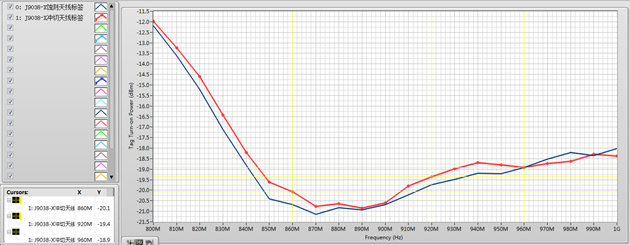

圖2：同一天線圖形的沖切天線與化學蝕刻天線标簽頻譜特性對比圖

2.RCA鏈帶

根據不同芯片的分布電容，設計制做不同的RCA，參見圖3，參見圖4，R6A、U✘8、EC芯片的RCA鏈帶盤。

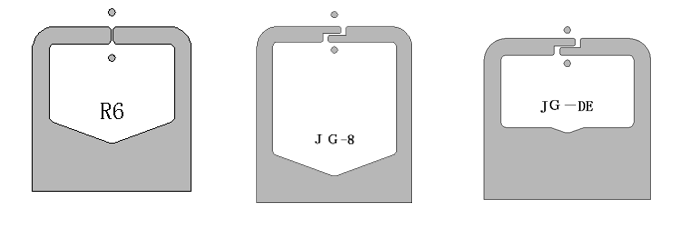

圖3：不同芯片的RCA圖

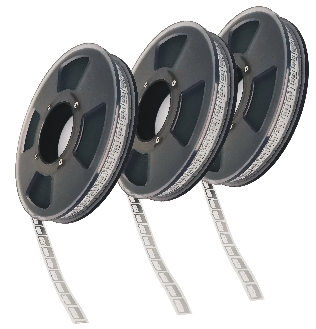

圖4：RCA鏈帶盤

3.射頻諧振腔總成RCA與沖切純鋁箔天線耦合性能參見圖5

RCA與天線組合的尺寸誤差影響标簽的頻譜特性，但是±1.5mm範圍不影響RFID标簽應用特性，而RCA與>天線組合誤差±1.5mm的要求，不會增加RFID标簽生産線的難度。

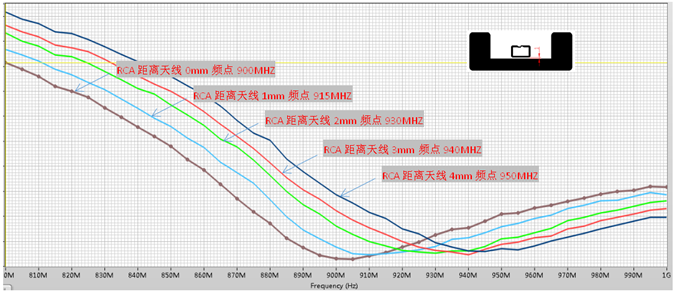

圖5：RCA與天線耦合尺寸誤差對頻譜特性曲線的影響

4.沖切純鋁箔天線RFID标簽生産原理與流程：

由卷裝供料、印刷座、塗膠座、鋁箔沖切座、RCA鏈帶沖切封裝座、複合座、RFID性能檢測座、模切分切座、标簽成品收卷等工(gō™ng)作站組成生産線。

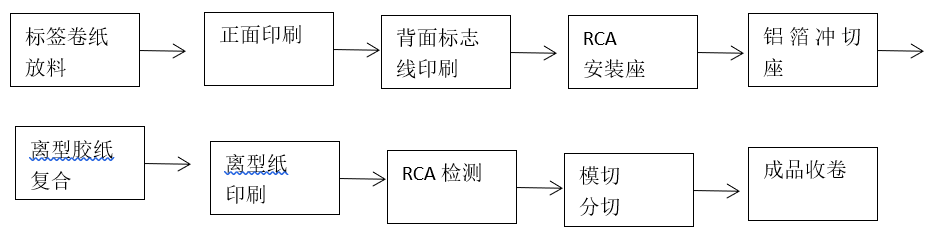

制做流程：

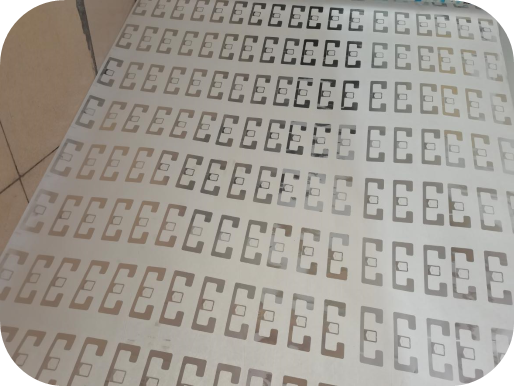

圖6:18列RFID服裝标簽半成品照片

二、沖切純鋁箔天線RFID生産工藝特點

1）環保工藝

純鋁箔沖切天線直接落在紙（膜）上，與傳統化學刻蝕天線工(gōnλg)藝相比，不使用PET鋁箔，省去了PET膜及複合膠水，不使用(γyòng)“化學刻蝕工藝”，不僅工藝簡單，而且不會産生廢水廢φ液。

2）射頻天線制做成本低

純鋁箔沖切廢料完全回收

不管用何種芯片，隻需要“大型天線”“中型天線”兩套沖模，大大降低了沖∑切模具成本，每個沖切鋁箔天線成本低于0.02元。

3）沖切天線RFID标簽在線一次完成

生産線包括标志線印刷、塗膠、RCA粘貼、沖切鋁箔天線、複合印刷、模切、分 切、收卷成品等工位。

生産線的寬度可達800mm，同時生産18列服裝标簽、标牌。

标簽制做成本降低10%以上。

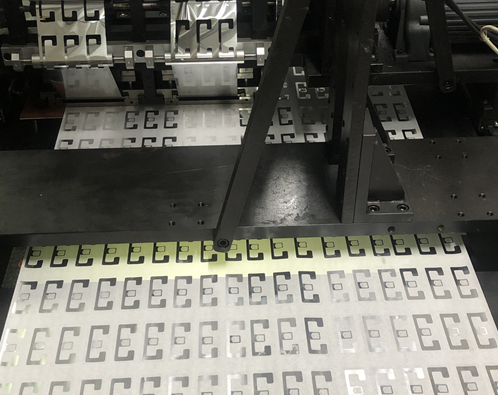

圖7：模切站一角照片

4）RCA、鋁箔全回收

由于鋁箔天線與RCA是分離的，因而可以從使用過的RFID标簽上分離(l₽í)出RCA，由于鋁箔天線沒有PET膜，因而可以水解法将用過的RFID标簽分解開，實現紙張、✔鋁箔、RCA全回收。

5）RCA多次回收使用，讓用戶零成本使用芯片

大幅度降低快遞物流RFID标簽、RFID服裝标簽、RFID航空行李标簽的∏應用成本。

6）RCA多次回收使用，芯片成本不再重要

促進大內存RFID芯片應用

價格0.1元~0.2元的芯片，使用50次的成本分别為0.002與0.004☆元，均可忽略，但隻有EPC 128bit的芯片與內存總量1Kbit的芯片的♥(de)功能完全不同，內存1Kbit的RFID标簽有助全信息識别處理系統，如航空行李标簽的芯片'內存提升到用戶區512bit，行李識别節點讀寫器(±qì)不需利用EPC代碼到後台服務器查詢這件行李的全σ信息，二是直接識别芯片中的行李信息，發出運行指令。

防僞、溯源、全程跟蹤服務都需要有大內存的RFID芯片，由E∞PC代碼後台制升級到全信息前台制。

RFID芯片回收多次使用，解除了RFID芯片成本的煩惱。
